一、產品概述
        電力設備絕緣在線監測裝置是一種能夠在線監測高壓電力電纜絕緣狀態的裝置，該裝置的使用為診斷電纜早期缺陷和事故隱患、控制突發性絕緣事故、監測電氣設備絕緣性能的好壞提供了有效的信息，并直接影響設備的安全可靠運行。
        該裝置安裝方便、操作簡單、實時性強、監測信息更加真實準確，廣泛應用于0.4kV～35kV電力系統中。
該        裝置由高性能的單片機控制管理，液晶顯示屏顯示系統當前運行狀態。當診斷出運行設備故障時，指示燈、蜂鳴器同時報警、告警繼電器動作，以便于設備維護人員及時了解電纜線路絕緣狀態。并且，該裝置還具有RS485通信接口，以便于與上位機進行通信。
二、在線監測原理
        在線監測是一種在電力設備運行狀態下，利用系統運行電壓進行的電力設備特性參量的測量。測量可以是連續的，也可以是間斷的。在線監測是一種非破壞性測量，由于測量是在設備運行過程中進行的，大大提高了試驗的真實性與有效性，有助于及時發現電力設備潛在的缺陷和故障。
        而對于高壓電力電纜絕緣的在線監測，目前的方法有很多種，但是各種監測方法均有不足之處，每種都很難全面表征電纜的絕緣狀況。
        本公司生產電網運行設備在線監測裝置電網運行設備在線監測裝置，是針對中性點不接地高壓系統，以監測泄露電流、介質損耗角正切、等值電容等絕緣指標為基礎的技術手段，綜合多種監測技術的優點，有效地消除了諧波、傳感器零漂等帶來的測量誤差，提高了測量的精度和穩定性。硬件上采用高精度微電流傳感器檢測高壓電力電纜的泄露電流，從電壓互感器二次側抽取電壓信號，采用整形濾波放大技術進行信號處理；軟件上綜合采用了絕對值測量和相對值比較兩種技術，有效地解決了現場干擾環境下介質損耗及阻性電流的精確測量問題，具備較高的測量精度和較強的抗干擾性能。
        該裝置的使用能夠有效地預診斷告警，防止故障性災難的發生，降低損失，同時可以降低維護成本，減低故障率，減少設備停運時間。
三、功能特點介紹
        1、主要功能
        Ø實時監測高壓電力電纜的泄露電流；
        Ø實時監測高壓電力電纜的三相不平衡度；
        Ø介質損耗實時監測及超值報警；
        Ø電纜絕緣阻值實時監測及超值報警；
        2、主要特點
        Ø采用高精度微電流傳感器，能充分保證監測的精度和線性度；
        Ø抗電磁沖擊及電網操作沖擊能力強；
        Ø采用“同步測量、相對比較、趨勢判斷”的動態診斷機制，提高監測系統運行及診斷的可靠性；
        Ø將微弱泄漏電流采集技術、EMC技術、計算機技術、通信技術應用于高壓工程，用準確的指標反映高壓電力電纜的絕緣狀況；
四、產品介紹
        1、人機界面介紹
        人機界面主要由液晶顯示屏、指示燈、按鍵組成。液晶顯示屏顯示裝置運行或用戶操作時的相關信息。按鍵分別為：向上鍵、向下鍵、取消/設置鍵、確定鍵、復位鍵。
指示燈自上向下依次為：運行、故障、接地、通訊指示燈。
        2、按鍵功能介紹
        （1）向上鍵：
        Ø使選中的數據的值增加“1”；
        Ø使光標上移以選擇不同的設定對象；
        主要應用于修改數字或菜單選擇中。
        （2）向下鍵
        Ø使選中的數據的值減少“1”；
        Ø使光標下移以選擇不同的設定對象；
        主要應用于修改數字或菜單選擇中。
        （3）取消鍵
        菜單操作返回、或者設置不保存
        （4）確定鍵：
        Ø在選擇設定對象時，用于選擇確定，進入下一級對象設定界面；
        Ø在“定值設置”的各個設置過程中用以確定當前項設置或輸入并進入下一項的設置或輸入（光標自動移動）；
        （5）復位鍵：
        Ø需要進行系統復位時按復位鍵，系統自動復位；
        注意：復位后日期和時間不會改變，請用戶放心使用。
        3、指示燈與報警介紹
        （1）運行指示燈：
        用于表示裝置運行狀態，當裝置運行正常時，指示燈循環閃爍。
        （2）故障指示燈：
        用于表示監測對象的故障情況，當監測對象出故障時，指示燈亮，監測對象正常運行時，指示燈滅；
        （3）通訊指示燈：
        用于表示485通訊接口通訊的狀態，當裝置與上位機正常通訊時，指示燈閃亮，不通訊時，指示燈滅；
        （4）接地指示燈：
        用于表示監測系統接地的故障情況，當監測對象出故障時，指示燈亮，監測對象正常運行時，指示燈滅；
        4、功能操作
        按鍵說明：
        l▲：根據液晶屏所顯示的菜單項標號向上選擇相應的功能；所要調整的參數值加1。
        l▼：根據液晶屏所顯示的菜單項標號向下選擇相應的功能；所要調整的參數值減1。
        l確認：根據液晶屏所顯示的菜單項標號選擇相應的功能。
        l返回：確認更改設置；返回上一級菜單。
        l復位：單片機重啟。

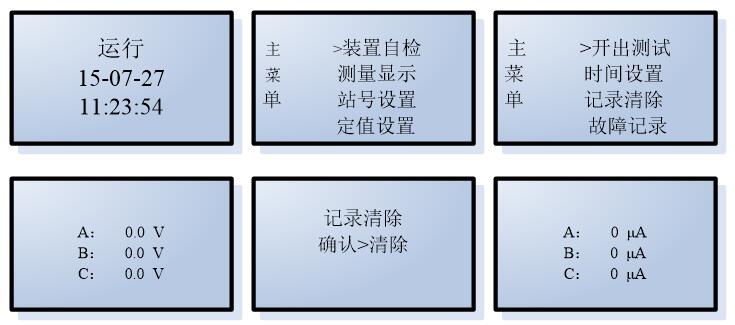

        系統正常啟動后，進入主界面，液晶屏顯示當前運行狀態，可通過菜單查詢、修改參數界面如下。

        1、日期時間設置：如需更改裝置日期時間，在主菜單界面上選擇“時間設置”功能，進入如下圖的設置界面。首先進行年份設置，按▲▼鍵加減。

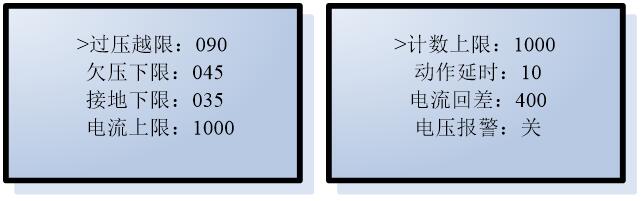

        2、定值設置：裝置可根據現場情況實時調整判據的關鍵項，按▲▼選擇要 修改的定值項，按確定鍵進入修改。如下圖：備注：按確定顯示◆表示進入已定值修改界面，按▲▼修改定值。按確定保存進入下一設置。界面如下：

        過壓越限：系統電壓超過設定值，裝置報過壓。
        欠壓下限：系統電壓低于設定值，裝置報欠壓。
        電流上限：泄露電流超過設定值，裝置報警。
        計數上限：避雷器型 計數達到上限設定值，裝置報警。
        動作延時：裝置監測到信號到發出告警的時長單位MS
        電流回差：裝置電流報警越限與返回值 之差。
        電壓報警：裝置可以關閉電壓報警功能，按▲▼選擇。

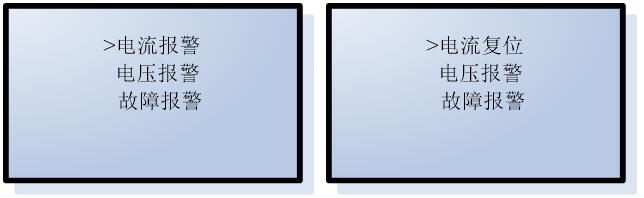

        3、出口測試：裝置可模擬報警輸出方便調試檢查，按▲▼選擇按確定鍵輸出相應報警。備注：只有報警復位后才能返回主界面。界面如下：

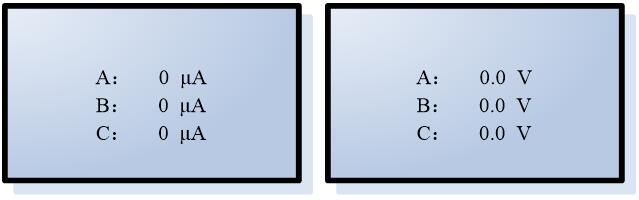

        4、測量顯示：在主菜單上選擇“測量顯示”功能查看測量值。按返回鍵返回主菜單。

        5、站號設置：裝置站號的作用在第六節中提及。裝置出廠默認站號為01。如需更改，在主菜單界面選擇進入。
五、技術指標
        工作電源：    85~264VAC, 120~370VDC
        絕緣性能：    外殼和端子間＞100MΩ
        外殼防護：    IP43
        工作溫度：    -20℃～65℃
        工作濕度：    ≤95%RH
        適用電壓等級：0.4～35KV
        電流信號：    Ix或In=70µA～700mA
        電壓信號：    Un=3V～300V
        介質損耗：    tanδ=-500%～500%
        電容量：        Cx=10pF～0.3µF
        電容比值：    Cx:Cn=1:1000～1000:1
        阻性電流：    Irp=10µA～10mA
        容性電流：    Icp=100µA～300mA
        相位：            α=-180°～180°
        頻率：            f=45Hz～55Hz
        泄漏電流測量范圍：50µA～8mA
六、安裝說明

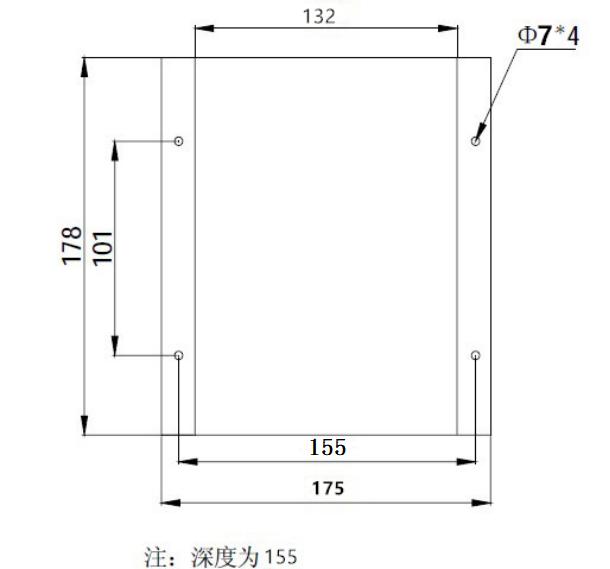

        1、安裝尺寸（嵌入型）

        2、安裝方式及主要組成
        Ø主體部分（即控制顯示部分）安裝在開關柜儀表門面板上或二次端子室內；
        Ø附件部分（即采集泄漏部分的傳感器）安裝在高壓電纜室內，且被測電纜的屏蔽層穿過傳感器后接地；
        Ø主體與附件部分采用屏蔽雙絞屏蔽線連接，標準配置為5.0米；
        Ø整套裝置由主體部分、零磁通微電流傳感器（MCT-W）及屏蔽雙絞線三部分組成；

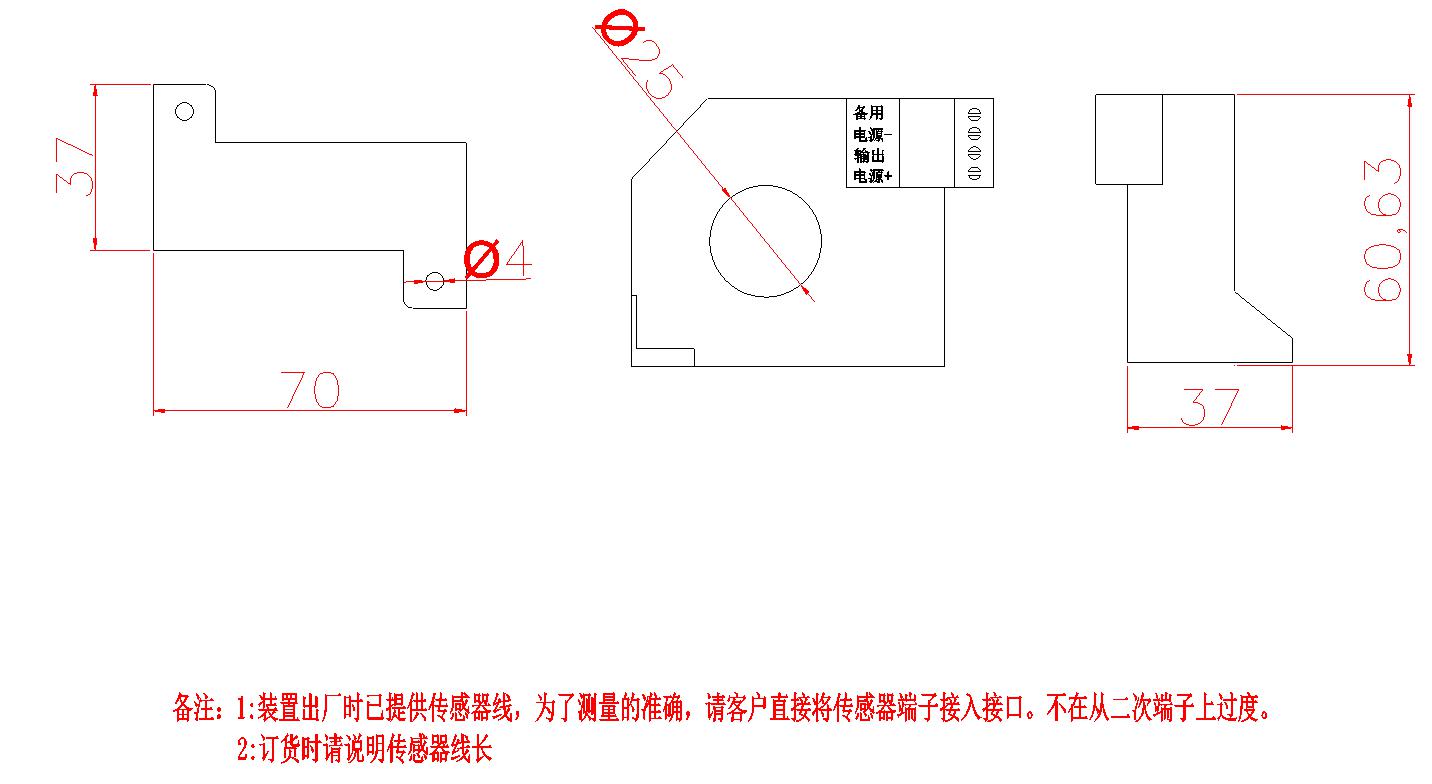

        MCT-W傳感器的外形及安裝尺寸如下圖所示：
        傳感器安裝時要保證一次泄露電流從傳感器穿入在流經地即可，不得有旁路。安裝方式客戶可以根據現場情況安裝。

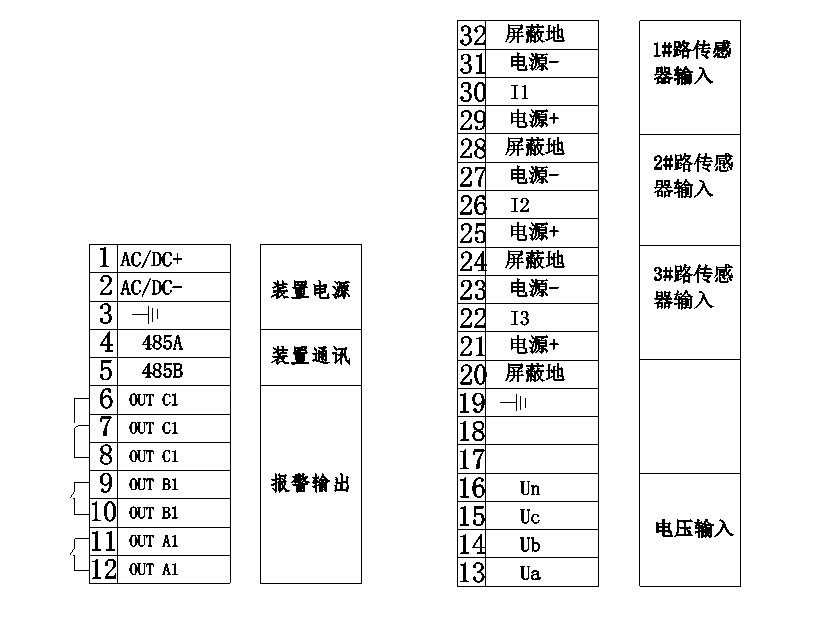

        3、裝置安裝接線端子說明

        5、安裝注意事項
        Ø嚴格按照后視端子的功能定義進行接線（電源輸入端應安裝1A保險絲）；
        Ø外形尺寸和開孔尺寸以實際訂貨為準；
        Ø安裝方式為：嵌入式安裝；
七、包裝、運輸、存儲
        Ø符合GB191規定的注意事項標志；
        Ø一般采用紙箱包裝，外包裝應完整可靠，并具有一定的防潮、防塵措施；
        Ø不宜在三級以下公路上長距離運輸，必要時重要的部件盡量不采用公路運輸；
        Ø長期不用時，應存儲在干燥、通風的倉庫內，不宜長期在戶外存儲；
八、安裝、調試、維護
        Ø如果用戶需求，本公司可以負責現場安裝指導及調試服務，用戶需提供必要的配合與協助；
        Ø用戶在遵守保管及使用規則的情況下，從安裝使用之日起12個月，或從發貨之日起16個月期限內，產品由于非人為原因而不能正常工作，廠家無償為用戶更換和維修。
九、訂貨須知
        Ø訂貨時需提供產品準確型號或要實現的功能，必要時配文字說明，用戶有特殊要求應在訂貨時提出；
        Ø需增加本裝置外的其他附件或備件，在訂貨時應注明其名稱及數量；
        Ø訂貨時請詳細寫明收貨單位、郵編、詳細地址；
        注：若產品升級恕不另行通知
